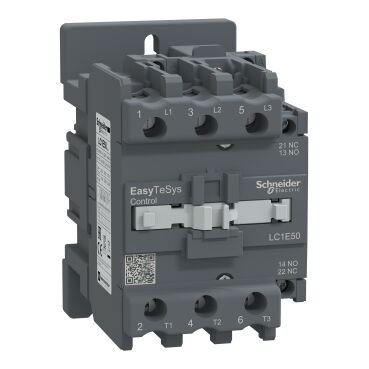

| Seri | Easy TeSys |
|---|---|
| Ürün serisi | Easy TeSys Control |
| Ürün Ya da Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1E |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-3 AC-3e AC-1 |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 50 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 40 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 70 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi |
| kontrol devresi gerilimi | 220 V AC 50 Hz |
| motor gücü kW | 11 kW at 220/230 V AC 50/60 Hz 22 kW at 380/400 V AC 50/60 Hz 22 kW at 415/440 V AC 50/60 Hz 30 kW at 500 V AC 50/60 Hz 30 kW at 660/690 V AC 50/60 Hz 33 kW at 660...690 V AC 50/60 Hz |
|---|---|
| kutup kontak düzenleme | 3 NA |
| [Ith] klasik açık hava termik akımı | 70 A (at 55 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 650 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| nominal kesme kapasitesi | 425 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 400 A 40 °C - 10 s for güç devresi 208 A 40 °C - 60 s for güç devresi 84 A 40 °C - 600 s for güç devresi |
| ilgili sigorta değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 100 A gG at <= 690 V coordination tip 1 for güç devresi |
| ortalama empedans | 1,5 mOhm - Ith 70 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 3,8 W AC-3 7,4 W AC-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık | 5000000 cycles |
| elektrik dayanıklılığı | 350000 cycles AC-1 900000 cycles AC-3 |
| kontrol devresi tipi | AC -de 50 Hz |
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz 0,3...0,6 Uc (-5…55 °C):düşme 50 Hz |
| VA cinsinden kalkış gücü | 160 VA 50 Hz cos phi 0,75 (at 20 °C) 140 VA 60 Hz cos phi 0,75 (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 15 VA 50 Hz cos phi 0,3 (at 20 °C) 13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| ısı dağılımı | 6…10 W for kontrol devresi |
| çalışma süresi | 20...26 ms kapanışta 8...12 ms açılışta |
| Maksimum çalışma hızı | 1200 cyc/h -de <60 °C |
| bağlantılar - terminaller | Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 5 N.m |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| minimum anahtarlama gerilimi | 17 V for kontrol devresi |
| minimum anahtarlama akımı | 5 mA for kontrol devresi |
| yalıtım direnci | > 10 MOhm for kontrol devresi |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj Desteği | Plaka DIN rayı |
| standartlar | IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1 |
|---|---|
| Ürün Sertifikaları | EAC CE |
| IP koruma derecesi | IP2X 'e uygunIEC 60529 |
| koruyucu bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
| çalışma yüksekliği | 3000 m olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
| Yükseklik | 127 mm |
| genişlik | 75 mm |
| Derinlik | 114 mm |
| ürün ağırlığı | 0,98 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,200 cm |
| Package 1 Width | 12,400 cm |
| Package 1 Length | 13,200 cm |
| Package 1 Weight | 985,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 9 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,178 kg |
