Teknik Özellikler
-

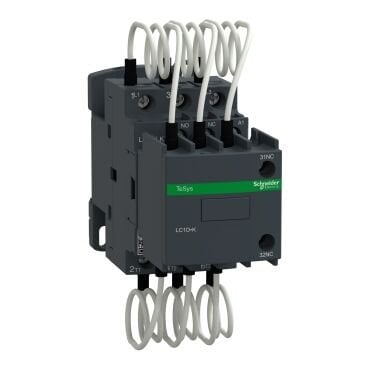

Ürün Kodu: LC1DLKM7
-
Seri: TeSys D (Deca)
-
Reaktif Güç Kapasitesi:
-
20 kVAr @ 400 V AC (50 Hz)
-
Ek olarak: 11 kVAr @ 230 V, 21 kVAr @ 440 V ve 33 kVAr @ 690 V
-
-
Bobin Gerilimi: 220 V AC (50/60 Hz)
-
Kutup Sayısı: 3 fazlı güç devresi (3P), yardımcı kontak konfigürasyonu 1NO + 2NC
-
Nominal Gerilim (Ue): 690 V AC (güç devresi), 220 V AC (kontrol devresi)
-
Kullanım Kategorisi: AC‑6B (kondansatör yükleri için uygun)
-
Standartlar: EN/IEC 60947‑1, EN/IEC 60947‑4‑1, IEC 60335-1
-
Elektriksel Dayanıklılık:
-
300 000 döngü @ 400 V,
-
200 000 döngü @ 690 V
-
-
Montaj: DIN rayı veya plaka montajı
-
Koruma Sınıfı: IP20 ön yüz (IEC 60529)
-
Ortam Koşulları: Çalışma sıcaklığı –5 … 60 °C, yükseklik ≤ 3000 m
-
Fiziksel Boyutlar & Ağırlık: 125 × 45 × 127 mm, yaklaşık 0,6 kg
-
Yardımcı Kontaklar: 1NO + 2NC (anlık)
-
Güç Devresi Terminalleri: 1,5–16 mm² (vidalı)
-
Kontrol Devresi Terminalleri: 1–4 mm² (vidalı, esnek/kablolu)
