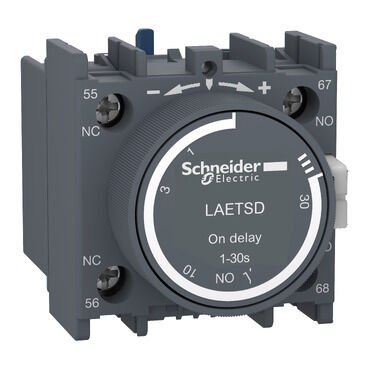

LAETSD YILDIZ ÜÇGEN ZAMAN RÖLESİ LC1E25-E300

Kontak Tipi ve Düzenleme

2 K/A zamanlı kontak, kadmiyumsuz

Zaman Gecikme Tipi

Yıldız-üçgen

Zaman Gecikme Aralığı

0.3...30 s

Kontrol Tipi

Döner düğme, Teşhis butonu

Nominal Besleme Gerilimi ($U_s$)

380...415 V AC 50/60 Hz

Giriş Gerilimini Serbest Bırakma

$\le$ 38 V

Gerilim Aralığı

0.85...1.16 $U_s$

Besleme Frekansı

50...60 Hz $\pm$ 5 %

Bağlantılar - Terminaller

Vidalı terminaller (çeşitli kablo kesitleri için uygun)

Sıkma Torku

0.6…1 N.m (IEC 60947-1'e uygun)

Muhafaza Malzemesi

Kendiliğinden sönen

Tekrarlama Doğruluğu

$\pm$ 0.5 % (IEC 61812-1'e uygun)

Sıcaklık Sapması

$\pm$ 0.05 %/°C

Gerilim Sapması

$\pm$ 0.2 %/V

Zaman Gecikmesinin Ayar Doğruluğu

Tam ölçeğin $\pm$ 10%'u (25°C'de, IEC 61812-1'e uygun)

Yalıtım Direnci

100 MOhm (500 V DC'de, IEC 60664-1'e uygun)

Kurtarma Süresi

120 ms (enerji kesmede)

Mikro Kırılmalara Bağışıklık

10 ms

VA Cinsinden Güç Tüketimi

15 VA (380 V AC'de)

VA Cinsinden Anahtarlama Kapasitesi

2000 VA

Minimum Anahtarlama Akımı

10 mA (5 V DC'de)

Maksimum Anahtarlama Akımı

8 A

Maksimum Anahtarlama Gerilimi

250 V AC

Elektrik Dayanıklılığı

100000 çevrim (8 A'de 250 V, AC-1); 100000 çevrim (2 A'de 24 V, DC-1)

Mekanik Dayanıklılık

10000000 çevrim

Anlık Darbe Dayanma Voltajı

5 kV (1.2…50 µs için, IEC 60664-1'e uygun)

Güç Açma Gecikmesi

100 ms

Atlama Mesafesi

4 kV/3 (IEC 60664-1'e uygun)

Aşırı Gerilim Kategorisi

III (IEC 60664-1'e uygun)

Güvenlik Güvenilirlik Verisi

B10d = 250000, MTTFd = 273.9 yıl

Montaj Konumu

Herhangi bir konum

Montaj Desteği

35 mm DIN rayı (IEC 60715'e uygun)
