Temel Özellikleri ve Teknik Detayları:
-

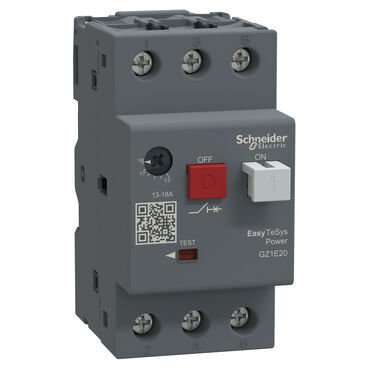

Marka ve Seri: Schneider Electric, Easy TeSys serisi.
-
Kutup Sayısı: 3 kutupludur (3P), yani üç fazlı motorlar için uygundur.
-
Ayarlanabilir Akım Aralığı: 13-18 Amper (A) termik koruma ayar aralığına sahiptir. Bu, motorunuzun nominal akımına göre hassas ayar yapmanızı sağlar.
-
Koruma Teknolojisi: Termik-manyetik açma ünitesine sahiptir. Bu, hem termik aşırı yüklere (uzun süreli, hafif akım artışları) hem de manyetik kısa devrelere (ani, yüksek akım artışları) karşı koruma sağlar.
-
Motor Gücü (kW): Farklı voltaj seviyelerinde aşağıdaki motor güçleri için kullanılabilir:
-
230 V AC'de 4 kW
-
400 V AC'de 7,5 kW
-
440 V AC'de 9 kW
-
500 V AC'de 10 kW
-
690 V AC'de 15 kW
-
-
Nominal Çalışma Gerilimi (Ue): 690 V AC'ye kadar olan sistemlerde kullanılabilir.
-
Kısa Devre Kesme Kapasitesi (Icu): Voltaj seviyesine göre değişiklik gösterir. Örneğin, 400/415 V AC'de 10 kA (kiloamper) kısa devre kesme kapasitesi bulunur.
-
Montaj Tipi: Genellikle DIN rayına monte edilebilir ve vidalı montajı da destekler.
-
Kontrol Tipi: Açma/kapama için basmalı düğmeli kontrol mekanizmasına sahiptir.
-
Dayanıklılık:
-
Mekanik Ömür: 100.000 açma/kapama döngüsü.
-
Elektriksel Ömür: AC-3 kullanım kategorisinde 100.000 açma/kapama döngüsü.
-
-
Koruma Derecesi: IP20 (terminal bağlantılarında katı cisimlere karşı koruma sağlar).
-
Standartlar: IEC 60947-2 ve IEC 60947-4-1 gibi uluslararası standartlara uygundur.
