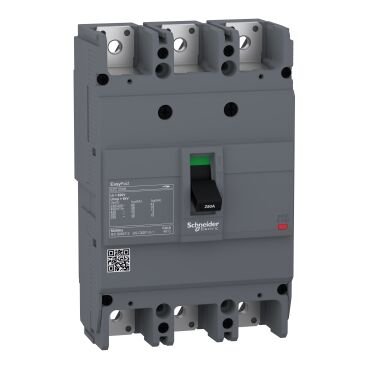

Model Kodu
|
EZC250H3200
|
Schneider Electric'in ürün kodu.
|
|
Ürün Serisi
|
EasyPact EZC250H
|
Schneider'in ekonomik ve güvenilir kompakt şalter serisi.
|
|
Ürün Tipi
|
Kompakt Şalter (MCCB) / Devre Kesici
|
Aşırı yük ve kısa devre koruması sağlayan kalıplı tip devre kesici.
|
|
Kutup Sayısı
|
3 Kutup (3P)
|
Trifaze (üç fazlı) sistemler için uygundur.
|
|
Nominal Akım (In)
|
200 Amper (A)
|
Şalterin sürekli taşıyabileceği maksimum akım. (40°C'de 200A olarak belirtilir).
|
|
Kesme Kapasitesi (Icu)
|
36 kA (kiloAmper) (400/415V AC'de)
|
Şalterin bir kısa devre durumunda güvenli bir şekilde kesebileceği maksimum akım değeri. Farklı voltaj seviyelerinde farklı değerler alabilir:
- 36 kA @ 380/415V AC
- 25 kA @ 440V AC
- 10 kA @ 550V AC
|
|
Hizmet Kesme Kapasitesi (Ics)
|
18 kA (400/415V AC'de)
|
Şalterin, kısa devre sonrasında tekrar çalışabilirliğini kaybetmeden kesebileceği akım değeri. Ics, Icu'nun genellikle %50'si veya %100'ü kadar olabilir. (36kA Icu için genellikle %50)
|
|
Nominal İzolasyon Gerilimi (Ui)
|
690 V AC 50/60 Hz
|
Şalterin elektriksel olarak yalıtılmış olduğu maksimum gerilim seviyesi.
|
|
Nominal Darbe Dayanım Gerilimi (Uimp)
|
6 kV (kiloVolt)
|
Şalterin yıldırım veya anahtarlama darbelerine karşı dayanıklılığını gösterir.
|
|
Nominal Çalışma Gerilimi (Ue)
|
550 V AC 50/60 Hz / 250 V DC
|
Şalterin normal çalışma koşullarında kullanılan maksimum gerilim. Hem AC hem de DC sistemlerde kullanılabilir.
|
|
Açma Birimi Teknolojisi
|
Termik Manyetik (TM-D)
|
Termik Koruma: Aşırı yüke karşı (uzun süreli, hafif akım yükselmeleri).
Manyetik Koruma: Kısa devreye karşı (anlık, yüksek akım yükselmeleri).
|
|
Koruma Türü
|
Aşırı Yük Koruması, Kısa Devre Koruması
|
Elektrik tesisatını ve bağlı ekipmanları aşırı akım ve kısa devre hasarlarından korur.
|
|
Kullanım Kategorisi
|
Kategori A
|
Açma karakteristikleri belirli bir gecikmeye sahip değildir, hızlı tepki verir.
|
|
Montaj Tipi
|
Sabit Montaj
|
Şalterin panele veya montaj plakasına sabit şekilde monte edildiği tip.
|
|
Mekanik Ömür
|
10.000 açma/kapama çevrimi
|
Şalterin mekanik olarak dayanıklılık ömrü.
|
|
Elektriksel Ömür
|
5.000 açma/kapama çevrimi (415V AC'de)
|
Şalterin elektriksel olarak dayanıklılık ömrü.
|
|
Kablo Bağlantı Kesiti
|
Genellikle 35 mm² (klemens aralığı)
|
Bağlantı terminallerine uygun kablo kesit aralığı.
|
|
Koruma Derecesi (IP)
|
IP20 (IEC 60529'a uygun)
|
Toza karşı koruma sağlar, ancak su geçirmez değildir. İç mekan kullanımı için.
|
|
Darbe Dayanımı (IK)
|
IK07 (IEC 62262'ye uygun)
|
Mekanik darbelere karşı dayanıklılık seviyesi.
|
|
Çalışma Ortam Sıcaklığı
|
-25°C ile +70°C
|
Şalterin güvenli ve verimli bir şekilde çalışabileceği ortam sıcaklığı aralığı.
|
|
Standartlar
|
IEC 60947-2, EN 60947-2, GB/T 14048.2
|
Uluslararası ve bölgesel standartlara uygunluk.
|
